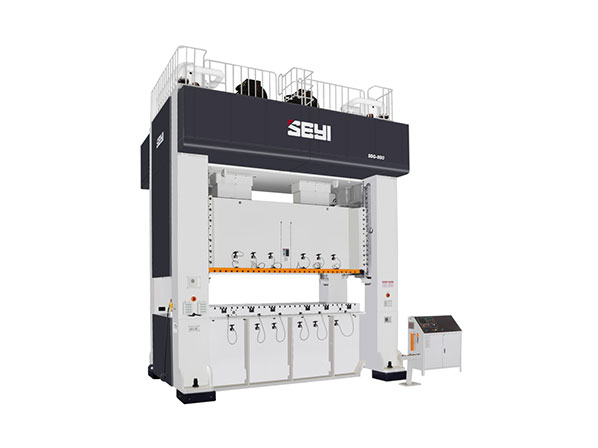

闭式曲轴伺服冲床(SDG系列)

简要描述：此系列伺服机型适用于汽车钣件成型，为大工件成型加工首选之冲床设备。汽车钣件之引伸、成形、下料、冲孔、切边等为SDG机型最大的特点，更符合及满足现代汽车产业使用轻量化高张力钢板的趋势与应用。除连续模搭配钟摆曲线模式产能可达到近2倍，节省50%以上的能源外，更可单机、联机或是搭配传送装置整线生产。...

产品型号：SDG2-400~1200 / SDG4-400~2400
发布时间：2024-12-09
访问量：

产品咨询联系我们

产品展示

product

详细介绍

搭载高扭矩伺服传动系统，直觉性操作系统，设定简单、迅速投产。
高张力钢板冲压品最适化。
三层迭合、系杆组立、机身刚性特佳。
搭配自动化配置便利化。
智能伺服控制，节能省电、环保减碳。
曲轴式设计，连续模搭配冲头钟摆模式产能提升近2倍。

型号				SDG2-400	SDG2-600	SDG2-800	SDG2-1000	SDG2-1200
能力			U.S. ton	440	660	880	1100	1320
程			in	13.78	13.78	13.78	15.75	15.75
钟摆行程			in	3.94	3.94	3.94	3.94	3.94
行程数			SPM	~50	~50	~50	~50	~50
钟摆行程数			SPM	~ 74	~ 74	~ 74	~ 72	~ 72
冲力发生位置			in	0.26	0.26	0.26	0.26	0.26
闭合工作高度			in	27.56	27.56	31.50	31.50	31.50
冲头调整量			in	9.84	9.84	11.81	11.81	11.81
冲头底面面积 (LR × FB)	1		in	98.43×55.12	98.43×61.02	110.24×61.02	122.05×61.02	133.86×61.02
	2			110.24×55.12	110.24×61.02	122.05×61.02	133.86×61.02	145.67×61.02
	3			122.05×55.12	122.05×61.02	133.86×61.02	145.67×61.02	157.48×61.02
	4			133.86×55.12	133.86×61.02	145.67×61.02	157.48×61.02	169.29×61.02
平板面积 (LR × FB)	1		in	98.43×55.12	98.43×61.02	110.24×61.02	122.05×61.02	133.86×61.02
	2			110.24×55.12	110.24×61.02	122.05×61.02	133.86×61.02	145.67×61.02
	3			122.05×55.12	122.05×61.02	133.86×61.02	145.67×61.02	157.48×61.02
	4			133.86×55.12	133.86×61.02	145.67×61.02	157.48×61.02	169.29×61.02
平板厚度			in	7.09	9.84	9.84	9.84	11.81
侧壁开口	固定式平板	(FB × UD)	in	43.31×23.62	51.18×23.62	59.06×27.56	59.06×27.56	59.06×27.56
	前后移动平板			43.31×23.62	51.18×23.62	59.06×27.56	59.06×27.56	59.06×27.56
	左右移动平板			66.93×31.50	72.83×31.50	72.83×35.43	72.83×35.43	72.83×35.43
最大上模重量			LBS	8818	11023	12125	13228	15432
空气源压力			PSI	71	71	71	71	71
作业面高度	固定式平板		in	33.46	33.46	33.46	33.46	33.46
作业面高度	移动式平板		in	25.98	25.98	25.98	29.13	29.13
模垫	型式			气缸式	气缸式	气缸式*	气缸式*	气缸式*
	能力		U.S ton	66	110	132**	165	165
	行程		in	7.87	7.87	8.66	8.66	8.66
	调整量		in	7.87	7.87	8.66	8.66	8.66
模垫面积 (LR × FB)	1		in	78.74×35.43	78.74×37.40	90.55×51.18	102.36×51.18	114.17×51.18
	2			90.55×35.43	90.55×37.40	102.36×51.18	114.17×51.18	125.98×51.18
	3			102.36×35.43	102.36×37.40	114.17×51.18	125.98×51.18	137.80×51.18
	4			114.17×35.43	114.17×37.40	125.98×51.18	137.80×51.18	149.61×51.18

型号				SDG4-440	SDG4-550	SDG4-660	SDG4-880	SDG4-1100
能力			U.S. ton	440	550	660	880	1100
行程			in	13.78	13.78	13.78	13.78	15.75
行程数			SPM	~50	~50	~50	~50	~50
冲力发生位置			in	0.26	0.26	0.26	0.26	0.26
闭合工作高度			in	27.56	27.56	27.56	31.50	31.50
冲头调整量			in	9.84	9.84	9.84	11.81	11.81
冲头底面面积 (LR × FB)	1		in	98.43×78.74	98.43×78.74	98.43×78.74	110.24×86.61	122.05×86.61
	2			110.24×78.74	110.24×78.74	110.24×78.74	122.05×86.61	133.86×86.61
	3			122.05×78.74	122.05×78.74	122.05×78.74	133.86×86.61	145.67×86.61
	4			133.86×78.74	133.86×78.74	133.86×78.74	145.67×86.61	157.48×86.61
平板面积 (LR × FB)	1		in	98.43×78.74	98.43×78.74	98.43×78.74	110.24×86.61	122.05×86.61
	2			110.24×78.74	110.24×78.74	110.24×78.74	122.05×86.61	133.86×86.61
	3			122.05×78.74	122.05×78.74	122.05×78.74	133.86×86.61	145.67×86.61
	4			133.86×78.74	133.86×78.74	133.86×78.74	145.67×86.61	157.48×86.61
平板厚度			in	7.09	7.09	9.84	9.84	9.84
侧壁开口	固定式平板	(FB × UD)	in	70.87×23.62	70.87×23.62	70.87×23.62	78.74×27.56	78.74×27.56
	前后移动平板			70.87×23.62	70.87×23.62	70.87×23.62	78.74×27.56	78.74×27.56
	左右移动平板			90.55×31.50	90.55×31.50	90.55×31.50	98.43×35.43	98.43×35.43
最大上模重量			LBS	17636	17636	19841	22046	22046
空气源压力			PSI	71	71	71	71	71
作业面高度	固定式平板		in	25.98	25.98	25.98	25.98	29.13
作业面高度	移动式平板		in	25.98	25.98	25.98	25.98	29.13
模垫	型式			气缸式	气缸式	气缸式	气缸式	气缸式
	能力		U.S. ton	66	88	110	132*	165
	行程		in	7.87	7.87	7.87	8.66	8.66
	调整量		in	7.87	7.87	7.87	8.66	8.66
模垫面积 (LR × FB)	1		in	78.74×51.18	78.74×51.18	78.74×51.18	90.55×59.06	102.36×59.06
	2			90.55×51.18	90.55×51.18	90.55×51.18	102.36×59.06	114.17×59.06
	3			102.36×51.18	102.36×51.18	102.36×51.18	114.17×59.06	125.98×59.06
	4			114.17×51.18	114.17×51.18	114.17×51.18	125.98×59.06	137.80×59.06

型号				SDG4-1320	SDG4-1760	SDG4-2200	SDG4-2640
能力			U.S. ton	1320	1760	2200	2640
行程			in	15.75	17.72	17.72	17.72
行程数			SPM	~50	~40	~40	~40
冲力发生位置			in	0.26	0.26	0.26	0.26
闭合工作高度			in	31.50	35.43	39.37	39.37
冲头调整量			in	11.81	11.81	11.81	11.81
冲头底面面积 (LR × FB)	1		mm	133.86×86.61	133.86×86.61	157.48×86.61	157.48×86.61
	2			145.67×86.61	145.67×86.61	169.29×86.61	169.29×86.61
	3			157.48×86.61	157.48×86.61	181.10×86.61	181.10×86.61
	4			169.29×86.61	169.29×86.61	192.91×86.61	192.91×86.61
平板面积 (LR × FB)	1		in	133.86×86.61	133.86×86.61	157.48×86.61	157.48×86.61
	2			145.67×86.61	145.67×86.61	169.29×86.61	169.29×86.61
	3			157.48×86.61	157.48×86.61	181.10×86.61	181.10×86.61
	4			169.29×86.61	169.29×86.61	192.91×86.61	192.91×86.61
平板厚度			in	11.81	11.81	11.81	11.81
侧壁开口	固定式平板	(FB × UD)	in	78.74×27.56	78.74×31.50	78.74×35.43	78.74×35.43
	前后移动平板			78.74×27.56	78.74×31.50	78.74×35.43	78.74×35.43
	左右移动平板			98.43×35.43	98.43×39.37	98.43×43.31	98.43×43.31
最大上模重量			LBS	24250	28660	33069	44092
空气源压力			PSI	71	71	71	71
作业面高度	固定式平板		in	29.13	29.13	29.13	29.13
作业面高度	移动式平板		in	29.13	29.13	29.13	29.13
模垫	型式			气缸式	气缸式	气缸式	气缸式
	能力		U.S. ton	165	220	262	330
	行程		in	8.66	8.66	8.66	9.84
	调整量		in	8.66	8.66	8.66	9.84
模垫面积 (LR × FB)	1		in	114.17×59.06	114.17×59.06	137.80×59.06	137.80×59.06
	2			125.98×59.06	125.98×59.06	149.61×59.06	149.61×59.06
	3			137.80×59.06	137.80×59.06	161.42×59.06	161.42×59.06
	4			149.61×59.06	149.61×59.06	173.23×59.06	173.23×59.06

*使用1200kN、1500kN、2000kN气缸式模垫，平板前后宽需加大至1700mm，模垫前后宽1300mm。

**SDG2-800-1模垫限用1000kN规格。

* SDG4-800-1模垫吨数限用1000kN规格

※本规格仅供参考，如有设计变更，恕难另行通知。
